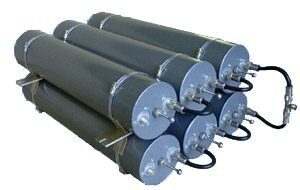

Дуплексеры полосно-пропускающие DPS5-4V, DPS5-6V

При построении многоканальных сайтов зачастую возникает необходимость объединения на одну антенну полосу передающих и полосу приемных частот.

С этой задачей справится полосно-пропускающий дуплексер серии "DPS". В дуплексерах DPS5-4V и DPS5-6V каждое плечо представляет собой двух- или трехбаночный преселектор, собранный на 5" коаксиальных резонаторах.

DPS5-6V обеспечит пропускание большей полосы частот на передачу и прием, чем DPS5-4V.

Типовые амплитудно-частотные характеристики дуплексеров DPS5-4V, DPS5-6V

DPS5-6V

DPS5-4V

Ретранслятор цифровой Motorola MTR3000 MTR3000D100W136174 MOTOTRBO

Ретранслятор Motorola MTR3000 - это часть системы MOTOTRBO. Главной особенностью MTR3000 является возможность использования динамического смешанного режима соединения, что позволяет переключаться между аналоговым и цифровым режимом связи вручную, либо автоматически. Так же Motorola MOTOTRBO MTR3000 имеет возможность использования в цифровом режиме технологию разделения каналов во времени (TDMA), тем самым удваивая ёмкость системы связи в рамках одной лицензии. На корпусе MTR3000 располагается индикатор уровня сигнала в цифровом и аналоговом режимах.
Кроме того, MTR3000 способна работать в режиме совместимости с аналоговыми системами и транкинговыми системами типа LTR/Passport.

Характеристики ретранслятора Motorola MOTOTRBO MTR3000:

Диапазон частот на передачу, МГц: 136-174
Мощность передатчика, Вт: 8-100
Шаг сетки, кГц: 12.5, 25, 30
Кол-во каналов: 16
Диапазон рабочих температур,°С: от -30 до +60
Размер, мм: 133 х 483 х 419
Вес, кг: 19

Радиостанции используемые в составе ретранслятора Motorola MTR 3000:

цифровые - DM4400/DM4401, DM4600/DM4601, DM3400/DM3401, DM3600/DM3601, DP3400/DP3401, DP3600, SL4000/SL4010, DP4400/DP4401, DP4600/DP4601, DP4800/DP4801, DP2400/DP2600...

аналоговые - GM140, GM160, GM340, GM360, GM380, GM300, GM350, GM900, CM140, CM160, CM340, CM360...

RADIAL GR-1

Radial GR-1 это стальной грозоразрядник, работающий в частотном диапазоне 0-1000МГц. Устройство имеет малые потери 0.1 dB и коаксиальную 50-ти Омную линию. Грозозащита защищает передающие или приёмные устройства от атмосферных электрических разрядов методом заземления внутреннего проводника кабеля.

Технические характеристики:

• Рабочий диапазон: 0-1000 МГц
• Потери не более: 0.1 dB
• КСВ, не хуже: 1.1
• Импеданс: 50 Ом
• Наибольшее рабочее напряжение: 100 B
• Статическое напряжение: 200 ± 40 В
• Макс. мощность: 200 Вт
• Разъемы: N-гнездо/N-гнездо
• Размер: 85x44x47 мм
• Вес: 210 г
